以下是:三維焊接平臺可加工設計的產品參數
小起訂 1 質量等級 優等 是否廠家 是 產品材質 鑄鐵HT250 產品品牌 偉業 產品規格 1000-4000 發貨城市 泊頭 產品產地 河北泊頭 加工定制 是 產品重量 噸 質保時間 一年 適用領域 機械人焊接 材質 鑄鐵HT200-300、Q235鋼板焊接 孔徑 28、16 孔距 100mm 平臺高度 200mm 工作面厚度 25-30mm 平臺精度 0.003mm 調整支架高度 500mm 工裝夾具 多種 三維焊接平臺可加工設計,偉業五金機械廠(大同分公司)為您提供三維焊接平臺可加工設計的資訊,聯系人:李經理,電話:18762195566、18762195566,QQ:250188005,發貨地:工業開發區。 山西省,大同市 大同市是首批歷史文化名城、中國九大古都之一，曾是代國南都、北魏首都，遼、金、元初陪都，境內古跡眾多，包括云岡石窟、大同古城、北岳恒山、大同長城、華嚴寺、善化寺、懸空寺、九龍壁等，是文物局支持建設的“博物館之城”、中國首批13個較大的市、全國性綜合交通樞紐、物流樞紐、重點旅游城市、園林城市、新能源示范城市、全國雙擁模范城市、中國旅游城市、中國雕塑之都、中國刀削面之鄉、中國十佳運動休閑城市、國際美食之都、中國黃花之都。
三維焊接平臺可加工設計產品的真實面貌，遠比文字描述來得豐富和生動。點擊觀看我們的視頻，讓產品自己為您講述它的故事。以下是:三維焊接平臺可加工設計的圖文介紹山西大同偉業五金機械廠一直追求專業化發展道路，始終秉持“質量保證，客戶至上，開拓 創新求發展”的運營方針，通過持續不斷改進，用我們的專業化服務幫助 鑄鐵焊接平臺廠家客戶創造更高的價值。

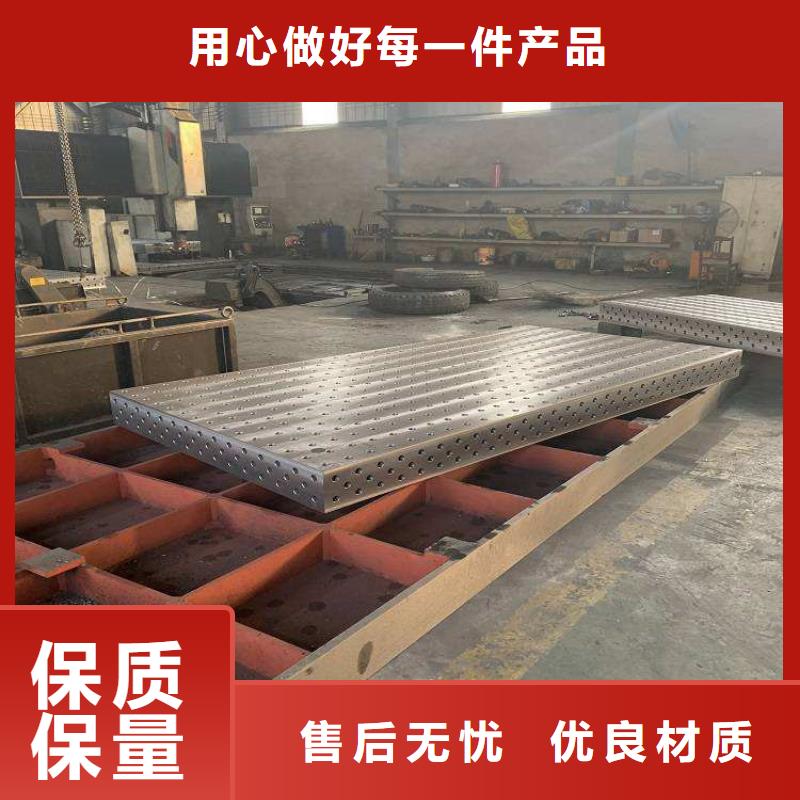

在高精度的三維焊接平臺臺面的上表面和4個側面，每隔100mm均布φ28mm的圓孔(D28系列)，或每隔50mm均布φ16mm的圓孔(D16系列)，并以同樣的間隔劃有尺寸線，臺面邊緣可帶毫米刻度線，臺面上的圓孔可用于拼接各種功能的定位模塊和夾具。
三維焊接平臺的支撐：平臺的支撐腳有標準型支撐腳、萬向輪型支撐腳、固定型支撐腳、框架結構型支撐以及液壓升降型支撐等，以適應客戶各種不同的需要，這一系列的精心設計給使用者提供了極大的方便。
三維焊接平臺尺寸從 1000mm×1000mm ×200mm 到 2000mm×4000mm ×200mm ，并且可以根據需要組合成任意大小工作臺。每塊三維焊接平臺下面都設計有安裝支撐腿的孔位，孔位數量依平臺的大小和承重而定。三維焊接平臺的起吊：用于基礎平臺的吊裝移位，使用時找準平臺的對稱位置，插上兩個快速鎖緊銷并鎖緊，然后慢慢起吊平臺。便于夾具工作臺從事焊接操作時，焊機可靠接地，可更好的保護工作臺不受損，平臺_是安裝接地器。
這種三維焊接平臺可應用于汽車制造行業、工程機械行業、鋼結構生產行業、鈑金框架加工行業、摩托車制造行業、與焊接機器人或專用焊機配套等等。
三維焊接平臺拼裝方式多樣，類似于小孩的玩具，用戶只要充分發揮想象力，幾乎可達到任何專用夾具同樣的定位和夾緊功能。拼裝快速，裝拆方便，重復性好。用戶也可以根據自身的需要少量增加一些定位件，就可以滿足特定的要求。
三維焊接平臺各種小型的止位塊設計有系統孔或槽，以便在構建工裝時方便地在需要的地方定位。止位塊的尺寸設計非常科學合理，可以達到小25mm的調整量。進一步調整25mm以下尺寸時可用配套的間距調整套件。理論上使用工作臺構建工裝時，量具變得是多余的了。
三維焊接平臺在高精度的臺面的上面和側面，每隔100mm均布φ28mm的圓孔(system28系列)，或每隔50mm均布φ16mm的圓孔(system16系列)，并以同樣的間隔劃有尺寸線，臺面邊緣有毫米刻度線。這些圓孔可用于拼接各種功能的定位模塊和夾具。臺面尺寸從500mm×1000mm到2000mm×4000mm，并且可以根據需要組合成任意大小的尺寸和條塊形狀。臺面的支撐腳有標準腳、伸縮腳、帶移動輪腳、固定腳和剪式升降腳等，以適應各種不同的需要。這一系列的精心設計，給使用者提供了極大的方便。
日常工作使用柔性三維焊接平臺的注意事項：
1、三維柔性焊接平臺用完后，應擦干凈。較長時間不用應涂上防銹油，防止銹蝕。
2、決不可以在三維柔性焊接平臺表面做任何需要錘擊的工作。
3、在三維柔性焊接平臺上安放工件時應輕放，防止平臺表面被撞擊，一旦平板表面受到工件或其他物體撞擊，應馬上把受到撞擊而凸起的部分修復。
柔性三維焊接平臺技術參數：28系列工裝平臺孔距為100mm,16系列工裝平臺孔距為50mm，平臺上均刻有相應的網格線，根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺；
1、工裝夾具的主要輔件:
1) U型方箱、L型方箱：材質：Q345，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm。
2、通用2D、3D工裝平臺(Φ16、Φ28孔系):
1) Φ16系列孔距為50mm，Φ28系列孔距為100mm。
2) 孔距位置公差±0.05mm以內。
3) 工裝平臺材質：鋼件（低合金鋼Q345）,進行整體階梯式熱處理，內應力。
4) 工裝平臺的平面度:≤0.15mm/1000mm, 3D平臺平面與側面的垂直度:≤0.1mm/1000mm。
三維焊接平臺復雜的面體設計讓它具備了多方向空間擴展這一功能從而滿足部分特殊焊接件的工藝要求，同時局限了它的規格大小和使用范圍。三維焊接平臺尺寸：2000x1000、2400x1200、3000x1500 所有三維平臺側面高度為200mm。
三維焊接平臺一般配合變位機機器人焊接和旋轉機構焊接使用，主要用于多面體同工序焊接件焊接，它的效率可達普通工裝的三倍以上。三維柔性八角工作臺適用于各款式的變位機、翻轉機配套使用。平臺可通過U型方箱、支撐角鐵等附件擴展。
二維焊接平臺尺寸：1000x1000、2000×1000、2400×1200、1200×1200、1500×1500、3000×1500。三維焊接平臺的所有特性和功能，平臺孔距為50或100mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有50X50或100x100的網格線，方便工件目視檢測。
